הסבר חלקי מדפסת BAMBULAB A1

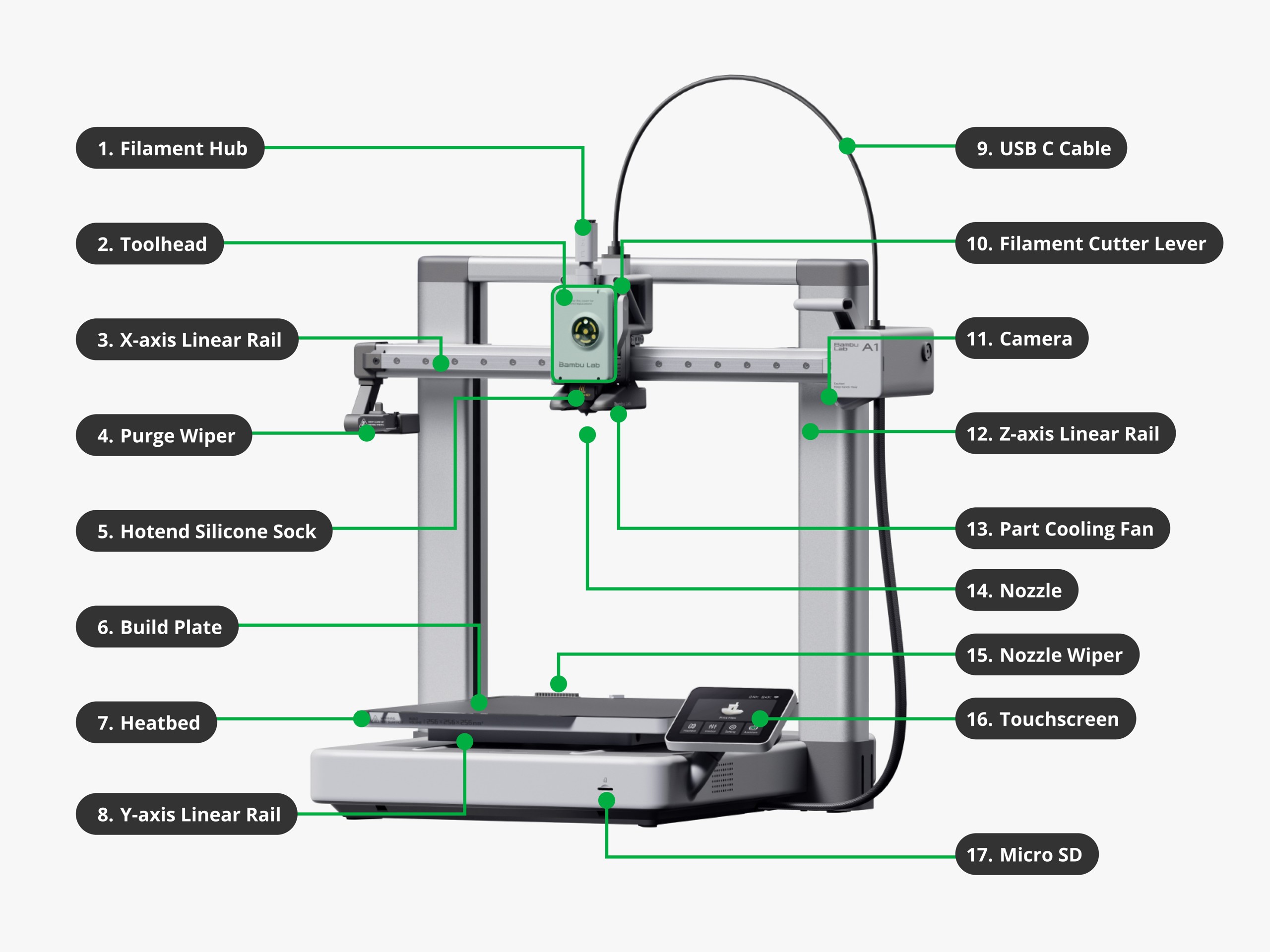

חלקים מהמבט הקדמי

מקור: Bambu lab wiki

1)FILAMENT HUB  מרכז הפילמנטים- כאן מתחברים 4 צינורות הולכת הפילמנט, נמצא בחלק העליון של ראש המדפסת וכולל בתוכו את חיישן הפילמנט. ניתן לרכוש צינורות להולכת פילמנט בקישור כאן.

2)TOOLHEAD ראש המדפסת- כולל בתוכו מספר חלקים, אקסטרודר, ראש החימום, מאוורר קירור ההדפסה, לוח ראש המדפסת ומנוע האקסטרודר.

3)X-axis Linear Rail  מסילת ציר X- המסילה שעליה נע ראש המדפסת בציר הX

4)Purge Wiper  מנקה הפילמנט- חלק זה גורף לצד את הפילמנט שהמדפסת מוציאה לפני תחילת ההדפסה לווידוא נקיות ותקינות ראש המדפסת.

5)Hotend Silicone Sock גרב סיליקון- מולבשת על ראש החימום ומגינה עליו מלכלוך תוך שמירה על טמפ' אחידה. מאריכה את תוחלת החיים של הראש ומונעת הידבקות פילמנט אליו.

6)Build plate משטח ההדפסה- משטח מגנטי הנמצא על משטח החימום ועליו מבוצעת ההדפסה.

7)Heatbead משטח החימום- רכיב זה זז בציר הY לאורך ההדפסה ומחמם את משטח ההדפסה שמחובר עליו מגנטית. בנוסף כולל את מנגב הדיזה.

8)Y-axis Linear Rail מסילת צי Y- המסילה שעליה נמצא משטח החימום ומאפשרת לו תנועה חלקה לאורך ציר Y

9)USB C Cable כבל- כבל זה מחבר בין לוח ראש המדפסת ללוח האם של המדפסת

10)Filament cutter Lever ידית חותך הפילמנט- ידית זו מאפשרת את החוזק המכאני לסכין שחותך את הפילמנט בראש המדפסת בעת החלפות צבע.

11)Camera מצלמה- מצלמה המאפשרת השגחה על המדפסת מרחוק בעת ההדפסה בעזרת הסלייסר או באפליקציה.

12)Z-axis Linear Rail מסילת ציר Z- מסילה זו מאפשרת עליה וירידה של המדפסת בצורה אנכית לאורך ציר Z, עליה מורכבת מסית ציר X ושאר החלקים המחוברים אליה.

13)Part Cooling Fan מאוורר קירור ההדפסה- מאוורר זה מקרר את השכבה המודפסת לצורך הקשחה מהיר של הפילמנט.

14)Nozzle דיזה- בחלק זה הפילמנט נמס לפני שהמדפסת מדפיסה את השכבות.

15)Nozzle Wiper מנגב הדיזה- חלק זה מנקה את הדיזה לפני תחילת ההדפסה, לצורך הסרת לכלוך שאולי נמצא על הדיזה ועלול לפגוע באיכות ההדפסה.

16)Touchscreen מסך מגע- חלק זה מאפשר את האינטרקציה עם המדפסת, הפעלת הדפסות וביצוע פעולות, מציג גם מידע חיוני כמו זמן הדפסה ותקלות.

17)Micro SD Card כרטיס מיני SD- כרטיס הזיכרון של המדפס, עליו מאוחסן מידע כמו קבצי הדפסה, סרטונים ונתוני יומן.

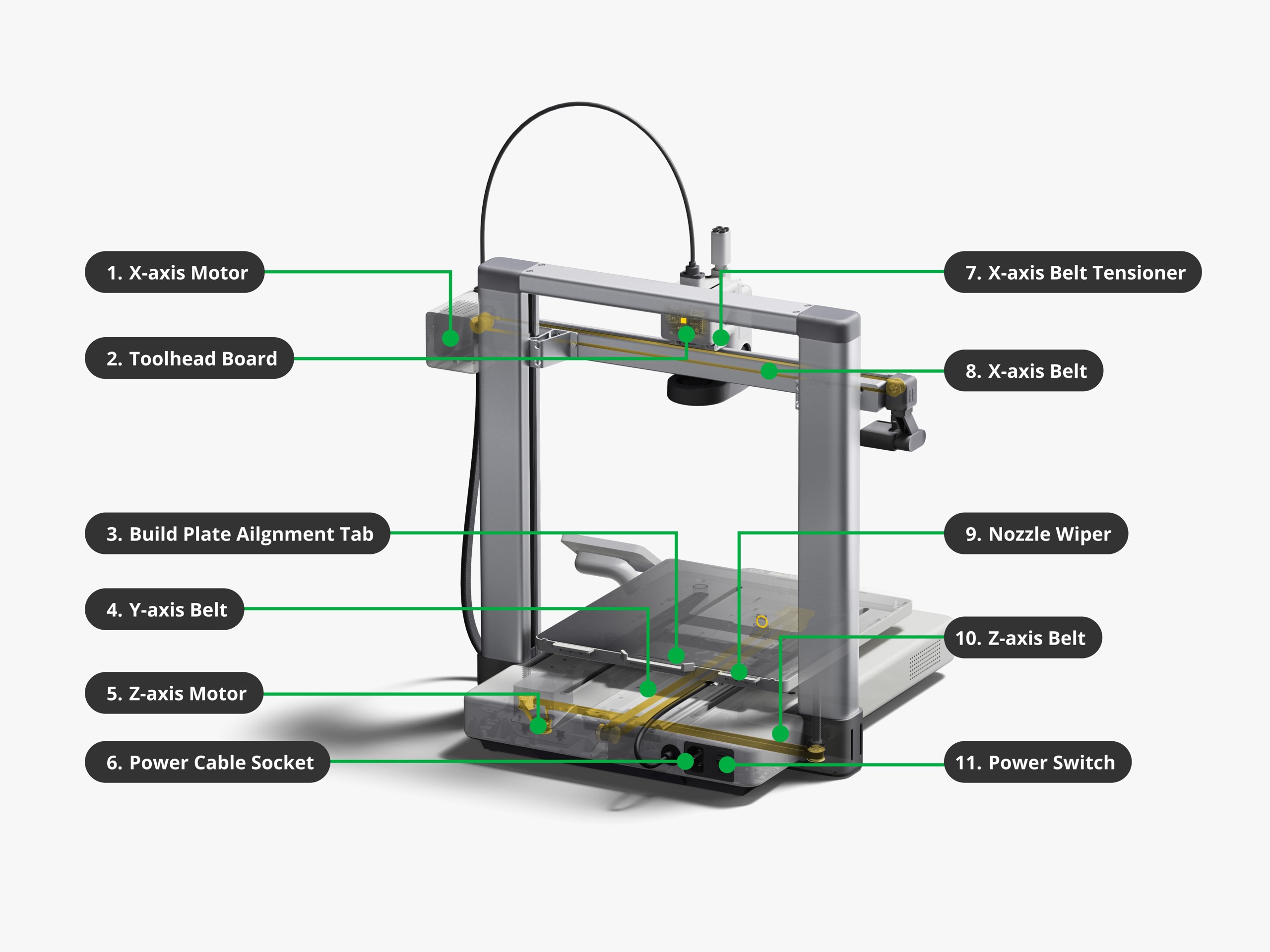

החלקים במבט אחורי(חלק מהחלקים מוסתרים ולא חשופים לעין)

מקור: Bambu lab wiki

1)X-axis Motor מנוע ציר X- חלק זה מזיז את ראש המדפסת לאורך צירX

2)Toolhead Board לוח ראש המדפסת- לוח המחשב של ראש המדפסת שאליו מחוברים שאר חלקי הראש.

3)Build Plate Alignment Tab מישר משטח החימום- חלק זה עוזר לישר את המשטח המגנטי על משטח החימום.

4)Y-axis Belt חגורת ציר Y- החגורה מעבירה את התנועה מהמנוע של צי הY למיטת החימום.

5)Z-axis Motor מנוע ציר Z- המנוע שמזיז את המדפסת בציר Z( למעלה למטה).

6)Power Cable Socket חיבור כבל מתח-  החיבור של כבל החשמל לגוף המדפסת.

7)X-axis Belt Tensioner מתוח חגורת ציר X- חלק זה מאפשר את מתיחת חגורת ציר X.

8)X-axis Belt חגורת ציר X- החגורה המאפשרת תנועה בציר X.

9)Nozzel Wiper מנגב הדיזה- חלק זה מנגב את הדיזה ומנקה אותה מלכלוך לפני כל הדפסה.

10)Z-axis Belt חגורת ציר Z- מעבירה את התנועה מהמנוע לציר Z.

11)Powe switch מתג הדלקה- מתג לכיבוי והדלקה של המדפסת.

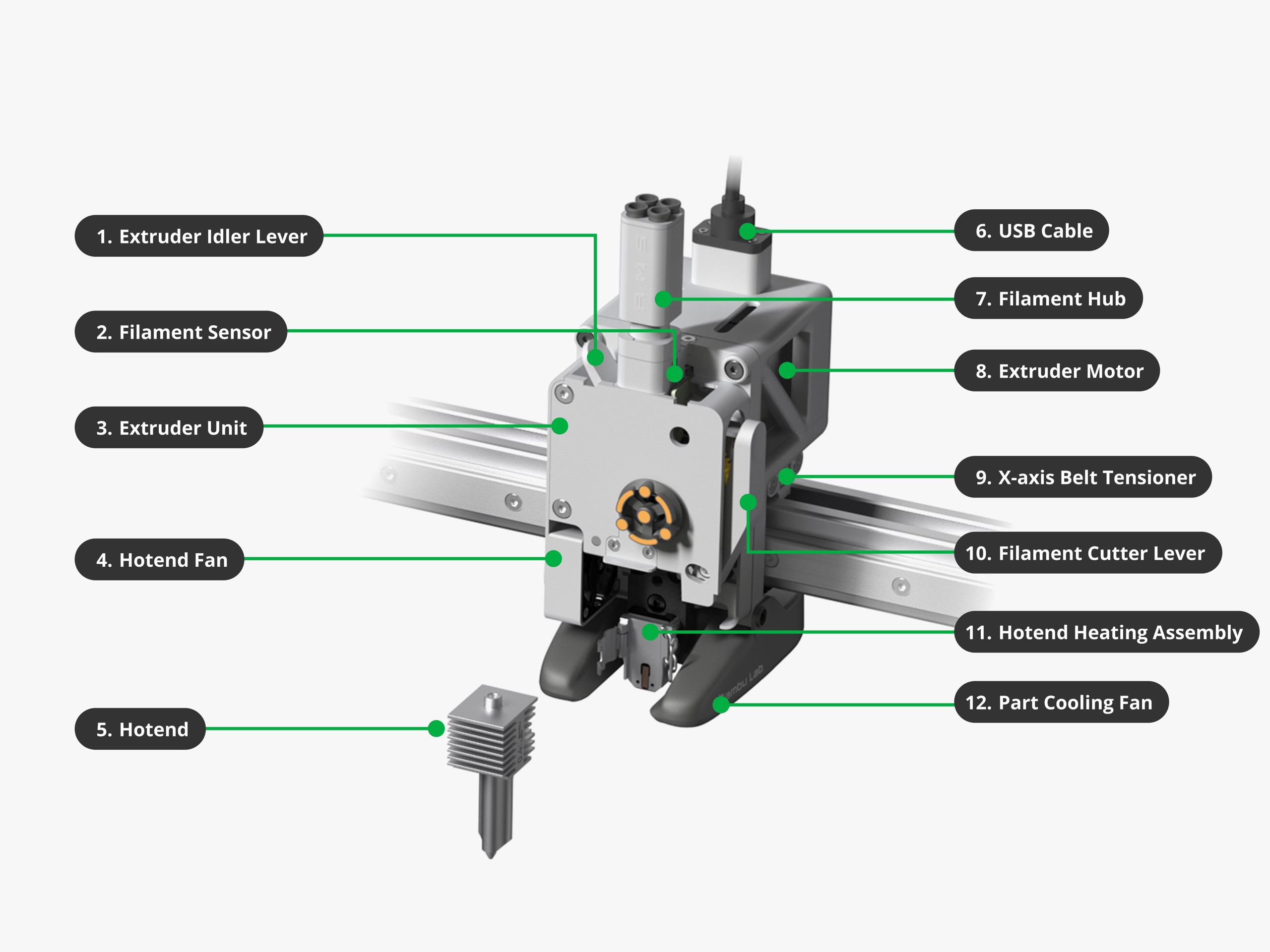

החלקים בראש המדפסת(חלק לא נראים לעיין)

מקור: Bambu lab wiki

1)Extruder idler Lever מוט האקסטרודר- מפעיל לחץ על הפילמנט ועוזר בפעולת האקטסרודר

2)Filament Sensor חיישן הפילמנט- נמצא בתוך מרכז הפילמנטים ומבחין בהימצאות פילמנט בראש.

3)Extruder unit האקסטרודר- חלק זה דוחף את הפילמנט דרך ראש החימום.

4)Hotend Fan מאוורר ראש החימום- חלק זה מקרר את ראש החימום וכך עוזר לשלוט בטמפרטורה.

5)Hotend ראש החימום- חלק זה מחמם את הפילמנט לפני שעובר בדיזה להדפסה.

6)USB C Cable כבל- כבל זה מחבר בין לוח ראש המדפסת ללוח האם של המדפסת

7)FILAMENT HUB  מרכז הפילמנטים- כאן מתחברים 4 צינורות הולכת הפילמנט, נמצא בחלק העליון של ראש המדפסת וכולל בתוכו את חיישן הפילמנט

8)Extruder Motor מנוע האקסטרודר- המנוע שמניע את גלגלי השיניים של האקסטרודר

9)X-axis Belt Tensioner מתוח חגורת ציר X- חלק זה מאפשר את מתיחת חגורת ציר X

10)Filament cutter Lever ידית חותך הפילמנט- ידית זו מאפשרת את החוזק המכאני לסכין שחותך את הפילמנט בראש המדפסת בעת החלפות צבע.

11)Hotend Heating Assembly מחבר ראש החימום- רכיב המאפשר חימום של הראש ובנוסף מאפשר החלפה מהירה של ראש החימום במקרה הצורך

12)Part Cooling Fan מאוורר קירור ההדפסה- מאוורר זה מקרר את השכבה המודפסת לצורך הקשחה מהיר של הפילמנט.

אנו מקווים שתמצאו מאמר זה מועיל בזמן שימושכם במדפסת. ניתן לרכוש חלקי חילוף בקישורים הנמצאים בשמות החלקים במאמר. ניתן למצוא עוד מאמרים בסגנון זה באתר שלנו ומגוון פילמנטים לרכישה!
